Le système de bardage StoVentec SCM avec finition Glass Mosaïc a permis d’habiller un bâtiment R+8 à structure mixte bois-béton et façade à ossature bois.

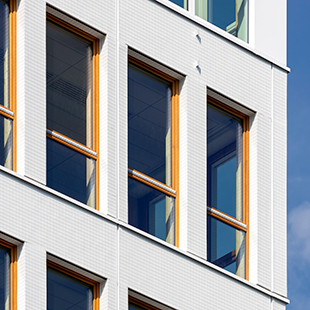

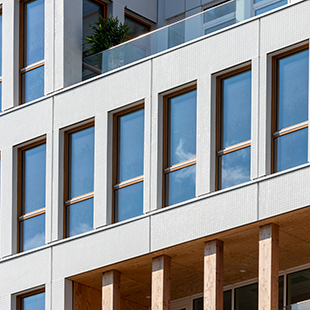

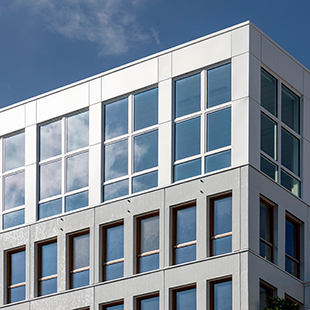

A Arcueil (94), au sud de Paris, Green Oak (chêne vert en français) est l’une des dernières opérations du programme de réaménagement du quartier de la Vache-Noire. Livré en 2021, l’immeuble de bureaux de huit étages est co-signé par les agences d’architecture CALQ et Mootz Pelé. C’est le plus innovant du quartier avec sa structure mixte bois-béton. Les dalles en béton des planchers reposent sur des poteaux en bois et la façade est réalisée en mur à ossature bois. « Parée d’un bardage ventilé revêtu de mosaïque de verre, elle n’est pas sans rappeler les immeubles des années 1980, en pâte de verre à l’époque », observe Claire Santos, responsable de programmes chez Kaufman & Broad le maître d’ouvrage de l’opération.
Haute exigence environnementale
Green Oak s’inscrit dans une démarche de haute qualité environnementale. Il fait l’objet d’une triple certification : HQE (niveau Exceptionnel) et BREEAM (Excellent) pour la qualité environnementale, ainsi que WELL (Silver) pour le bien-être en entreprise. L’immeuble bénéficie également des labels Effinergie +, E+C- (niveau E2C1), Bâtiment Biosourcé (niveau 2) et Wired Score (Platinium) portant sur la connectivité des immeubles.

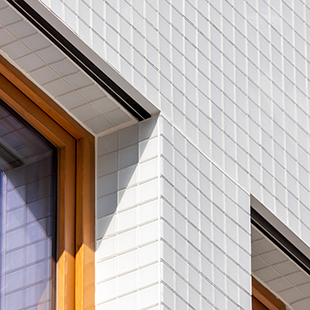

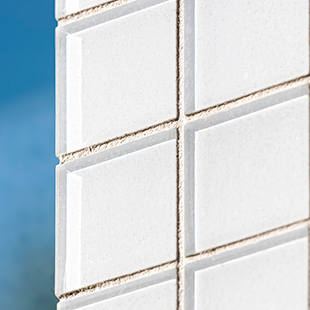

Dès la conception du bâtiment les architectes ont opté pour une façade en bardage ventilé sur panneaux StoVentec SCM qui s’imposait comme la meilleure solution sur une construction à ossature bois. Le parement devait être réalisé en mosaïque de pâte de verre. Après avoir comparé différents produits, le choix des architectes s’est porté sur le produit StoGlass Mosaic, une mosaïque de verre conçue pour être appliquée sur le système StoVentec SCM revêtements collés. Les éléments de verre de 5 x 5 cm sont de couleur blanche.
Appréciation technique d’expérimentation
Si l’avis technique du système StoVentec prévoit sa pose sur les constructions à ossature bois, il en limite cependant la hauteur à 18 m. Il a donc été nécessaire de faire une demande d’appréciation technique d’expérimentation (Atex) auprès du Centre Scientifique et Technique du Bâtiment (CSTB). Le dossier technique présenté à un comité d’experts devait permettre de justifier la faisabilité, la sécurité et les risques de désordre. Le risque principal résidait dans les déformations du mur rideau en bois pouvant entraîner le décollement de la mosaïque. Il a été décidé d’augmenter en conséquence le nombre de joints de fractionnement. |
 |

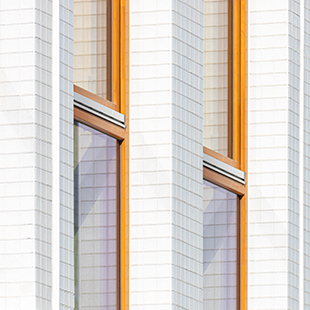

Plusieurs maquettes ont été soumises au banc d’essais AEV (air, eau, vent) avant de déterminer les bonnes dimensions des panneaux. Les joints verticaux sont positionnés tous les 2,70 m, soit au centre d’un trumeau sur deux. Pour les rendre les plus discrets possibles, ils ont la largeur d’un carreau de verre et sont masqués par une double cornière blanche en acier. Un calepinage soigneux a été réalisé afin qu’aucun carreau ne soit coupé.
Mise en œuvre de grande précision
L’entreprise générale Eiffage Construction Tertiaire a confié la réalisation de cette façade à l’entreprise Les Pierreux Franciliens qui a installé in situ, dans les sous-sols du bâtiment, un atelier de préfabrication. A l’aide d’un gabarit, les panneaux StoVentec standard étaient coupés aux bonnes dimensions. Ces panneaux préfabriqués étaient ensuite vissés sur l’ossature selon un calepinage précis établi avec le service technique de Sto. Une fois toutes les plaques fixées, elles ont été revêtues d’enduit primaire StoPrim puis d’un treillis d’armature marouflé dans le sous-enduit StoLevell Uni. Puis le collage de la mosaïque a pu commencer. « L’ensemble a été réalisé avec une grande précision, sans aucune découpe », salue Jérôme Mathiot, l’architecte en charge du projet à l’agence Mootz Pelé.
L’immeuble a été livré en 2021 pour être loué à plusieurs sociétés.
Notre première réalisation en bois d’une telle hauteur
« Notre agence, qui réalise tous types de projets de logements, de tertiaire et d’équipements publics, est considérée comme assez spécialiste de la construction bois. Mais c’est la première fois que nous construisons un immeuble si haut en bois. Associer la structure et la façade bois à un parement en mosaïque était un défi supplémentaire. Le bardage StoVentec SCM avec finition Glass Mosaïc est le système qui répondait le mieux à nos attentes, même si une procédure d’Atex était inévitable. » Jérôme Mathiot, architecte agence Mootz Pelé
Type de bâtiment : Bureaux
Localisation : 32-34 avenue Aristide Briand 94110 Arcueil
Surface de façade traitée : 2 000 m2
Maître d’ouvrage : Kaufman & Broad
Maître d’œuvre : Agences Mootz Pelé et CALQ
Entreprise générale : Eiffage Construction Tertiaire
Entreprise façade : Les Pierreux Franciliens
Date de livraison : 2021
Solution utilisée : système de bardage StoVentec SCM avec finition Glass Mosaïc
Photo : © Manuel Panaget |
